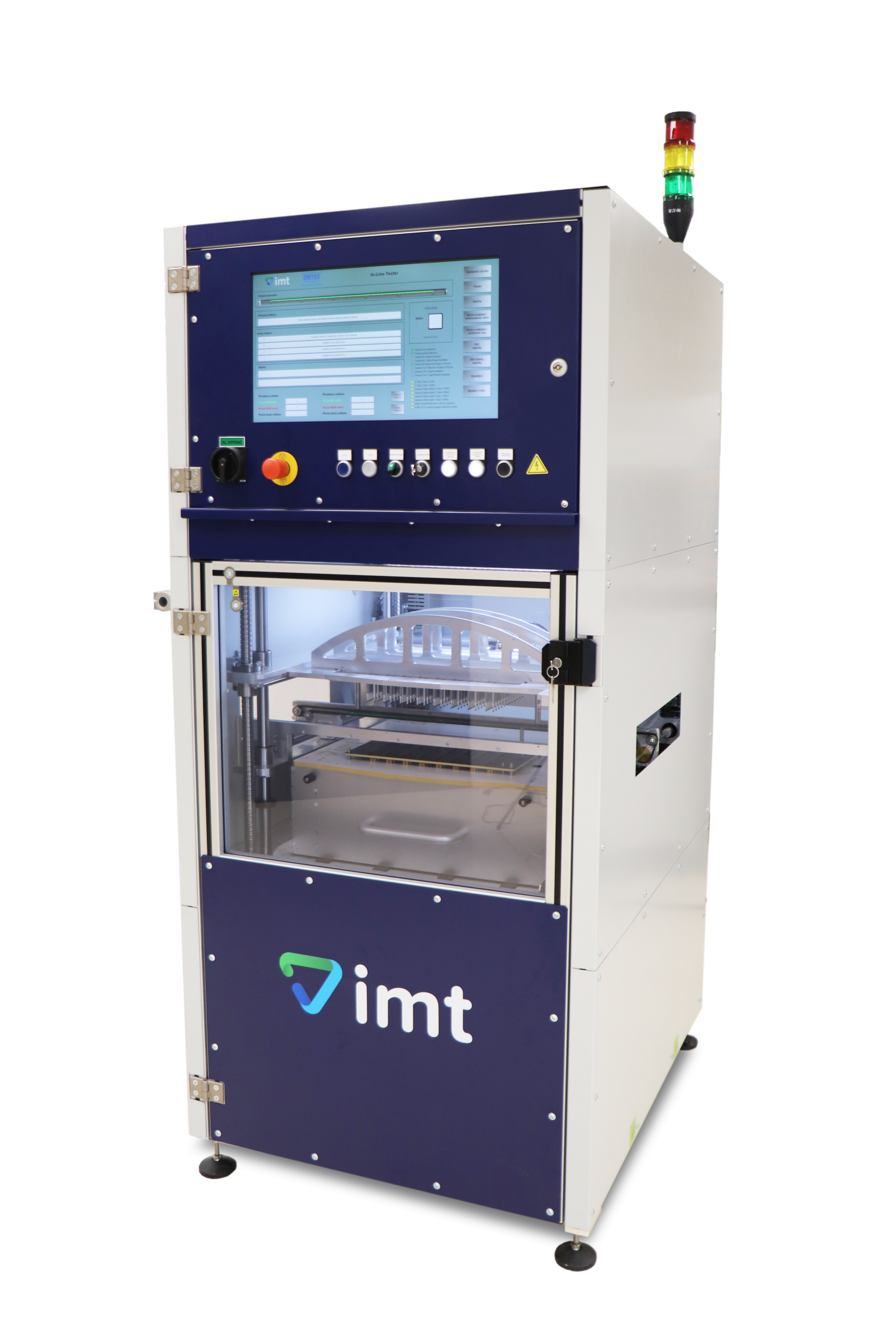

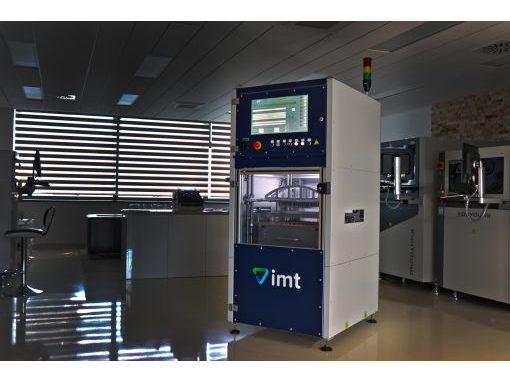

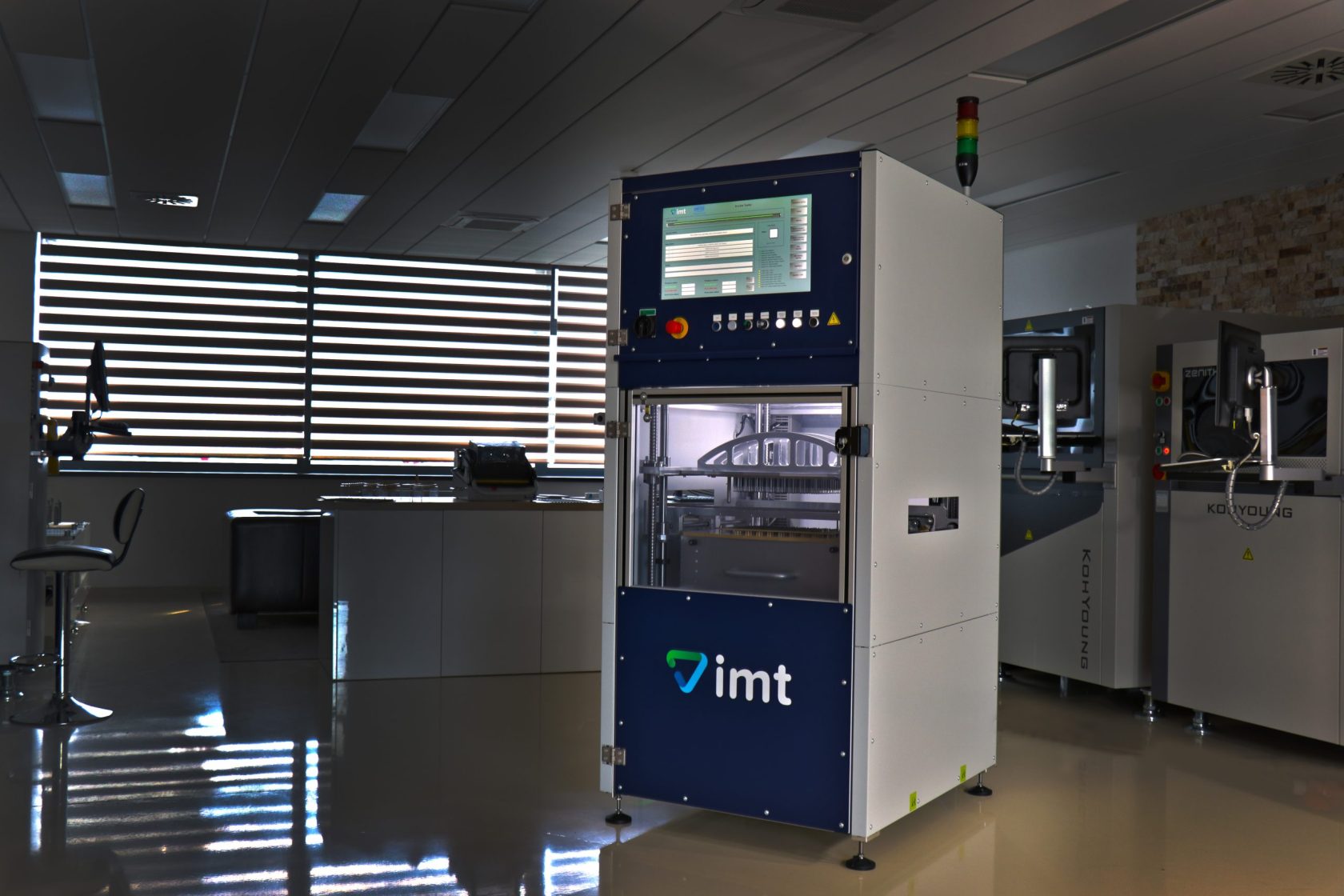

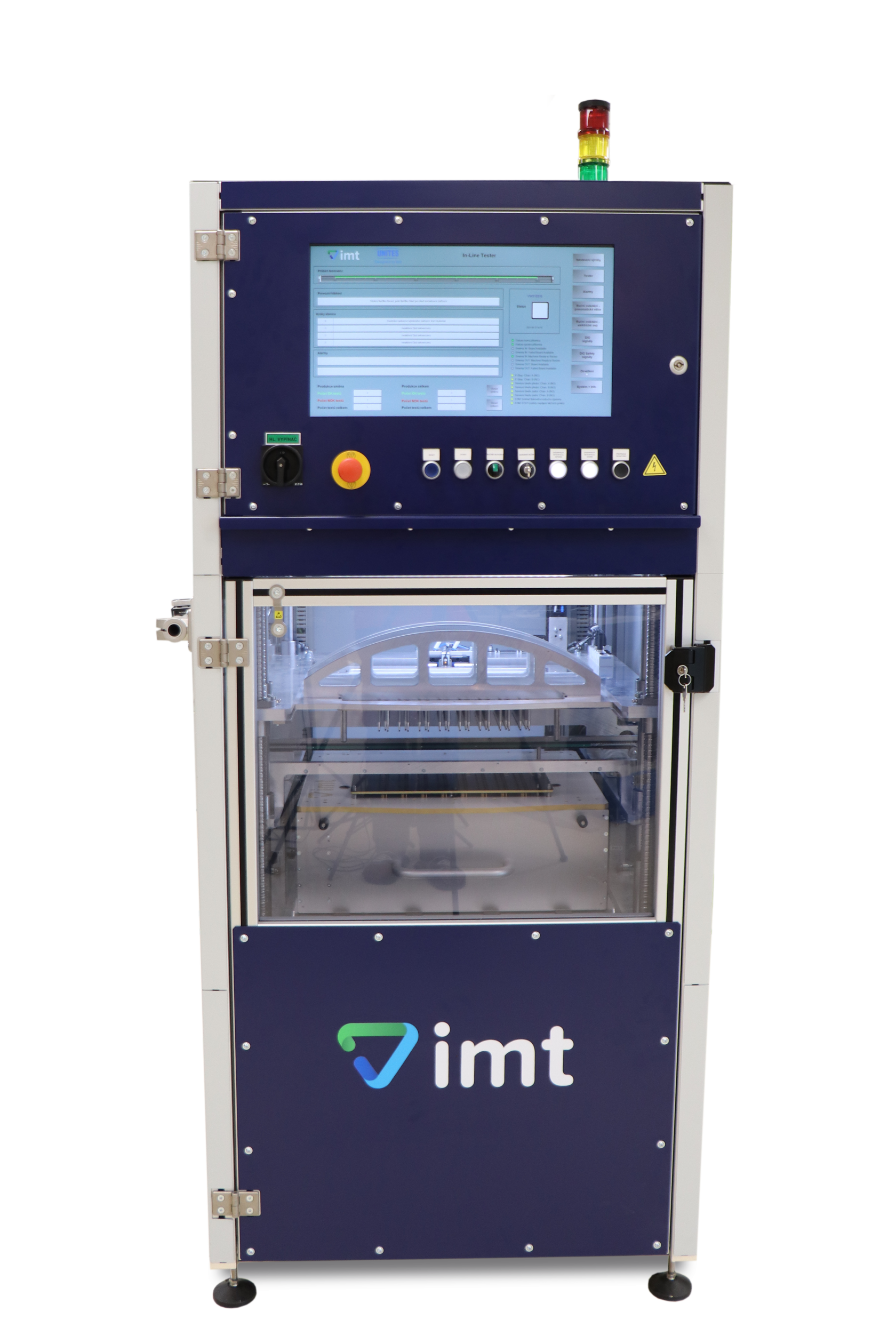

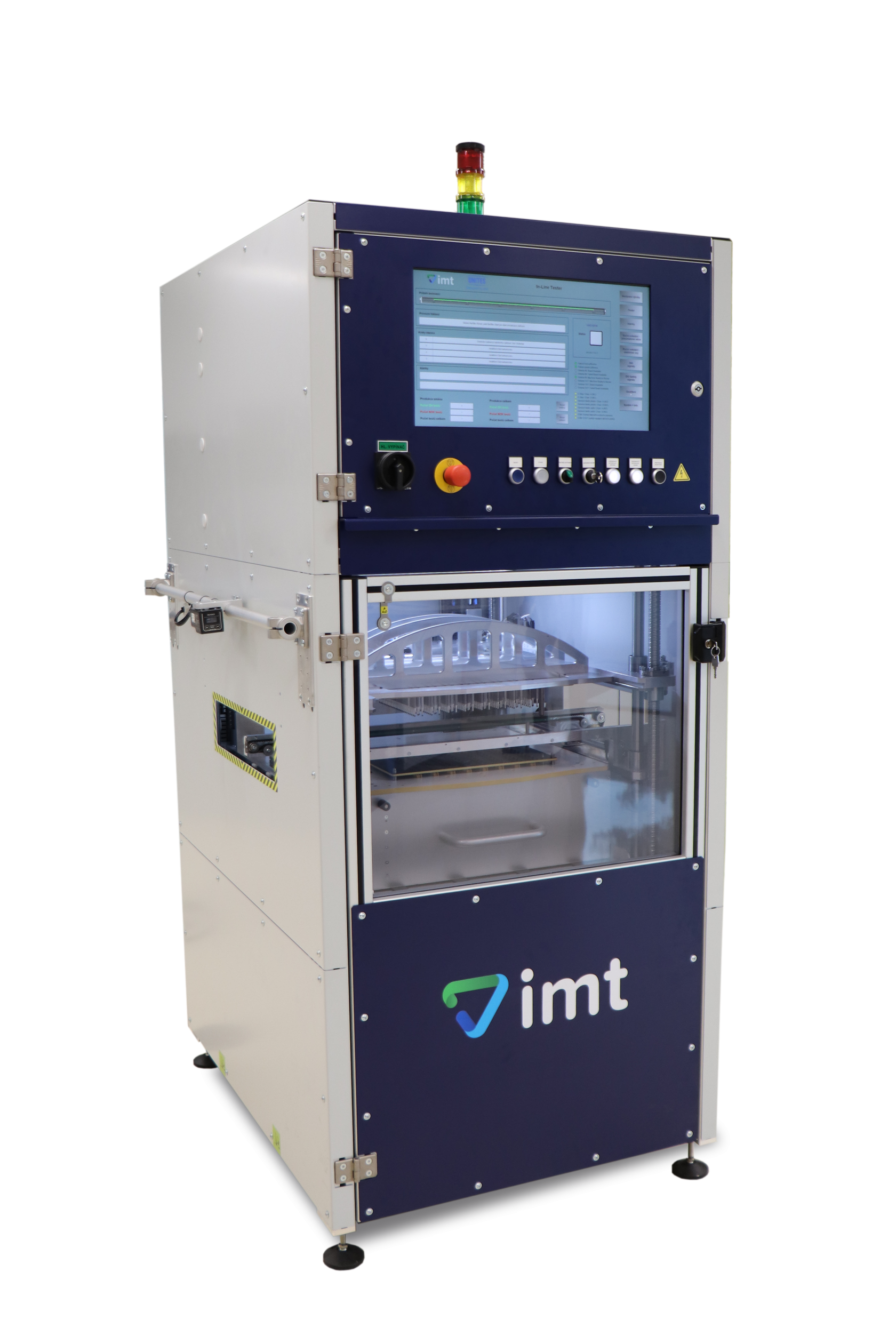

FCT/ICT inline handler

Inline handler z produkce IMT je speciálně vyvinut pro elektrické a funkční testování DPS v lince. Zařízení je připraveno pro kontaktování pomocí fixtur a pro integraci vlastního nebo zákaznického testovacího hardware.

Vyjímatelný modul – pro snadné servisní úkony
Bypass dopravník – možnost vrstvení handlerů
Snadná výměna fixtur – do 1 minuty
Kompaktní vnější rozměry – 1100 x 970 x 1920 mm
Komplexní testy – až 5800 pinů

Kategorie	Inline handler/tester, FCT a ICT
Naše řešení	Elektrické a funkční testování
Dodavatel	IMT Production

Kontaktujte nás Web výrobce

Hlavní rysy a výhody zařízení

Připraven na integraci FCT/ICT testeru
Motorické nastavení šířky dopravníku
Externí barcode reader s automatickým nastavením pozice
Nastavitelný zdvih fixtury (zrychlení tact time)
Stopery na dopravníku, ve fixtuře i pomocí čidel
Dual stage fixtury
Speciální interface pro bezdrátové připojení FCT testeru Unites
Možnost modifikací např: laserové značení, optická kontrola
Možnost horního, spodního i bočního kontaktování
Integrace měřících instrumentů třetí strany
Integrace do MES
Pod modulem možnost racku 8U, zpětného dopravníku popř. jiné využití prostoru nebo testeru

Řešení s bypass dopravníkem

Vyjímatelný modul pro rychlý servis

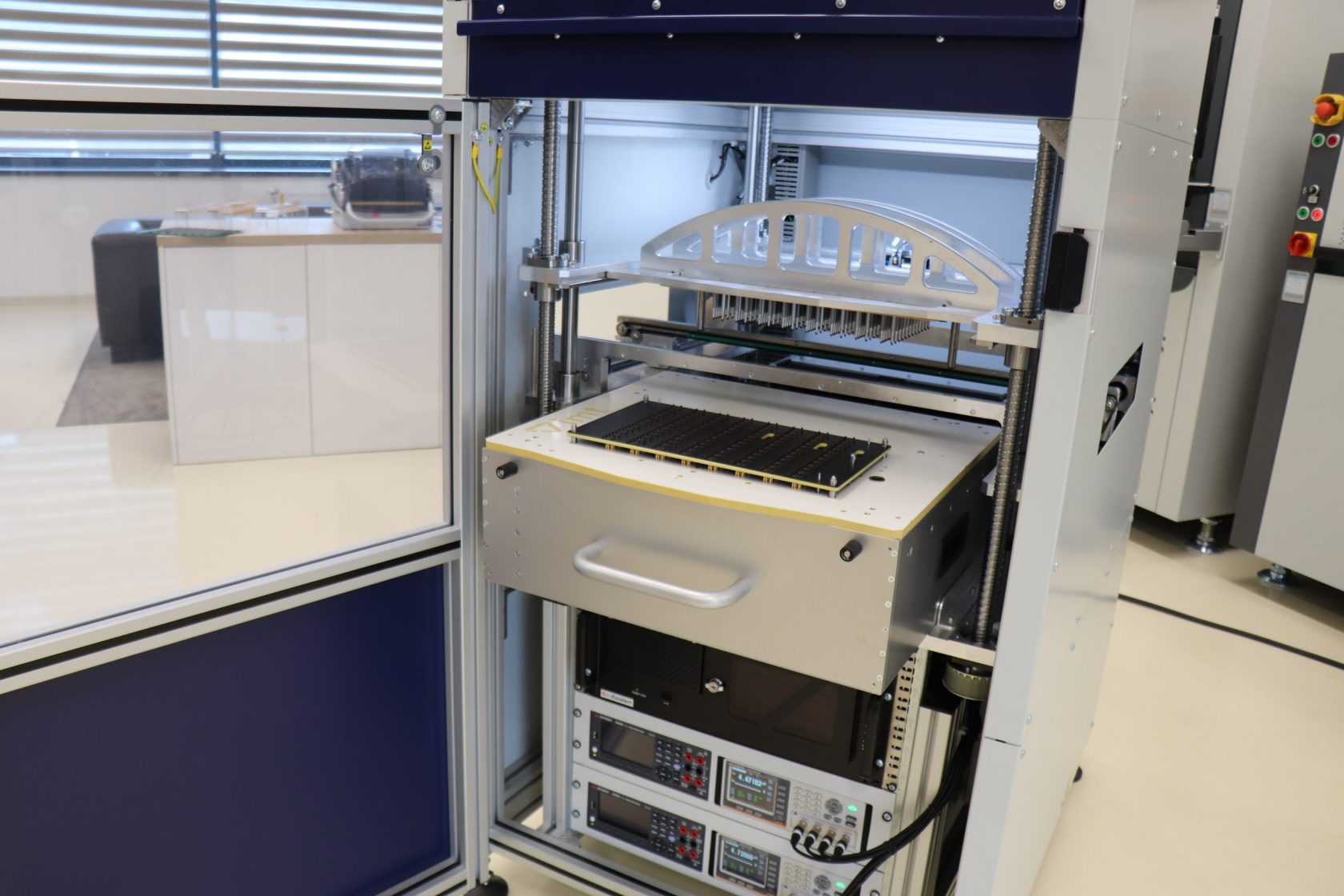

Vyměnitelné fixtury

Možnost měnit fixtury dle typu výrobku
Jednoduchá výměna během 1 minuty
Sestrojené s nižší váhou pro jednodušší přenášení
Možnost implementace fixtur třetích stran

Parametry stroje a možnosti testování

Síla stlačení fixtury	11,6 kN (cca 5800 pinů)
Max velikost testované DPS	400 x 400 mm
Min velikost testované DPS	40 x 40 mm
Tloušťka DPS	neomezeně
Hmotnost DPS	3 kg
Max výška komponent na horní straně DPS	58 mm
Max výška komponent na spodní straně DPS	40 mm
Hmotnost stroje	450 kg
Tact time (včetně nakontaktování fixtury)	do 7 vteřin
Rozměr stroje (d x š x v)	1110 x 970 x 1920 mm
Napájení	400V, 3F
Řídící PLC	Siemens
Komunikace v lince	SMEMA
Interface fixtur	VPC nebo TTI
